কম ভোল্টেজ ব্রাশলেস গিয়ার মোটর

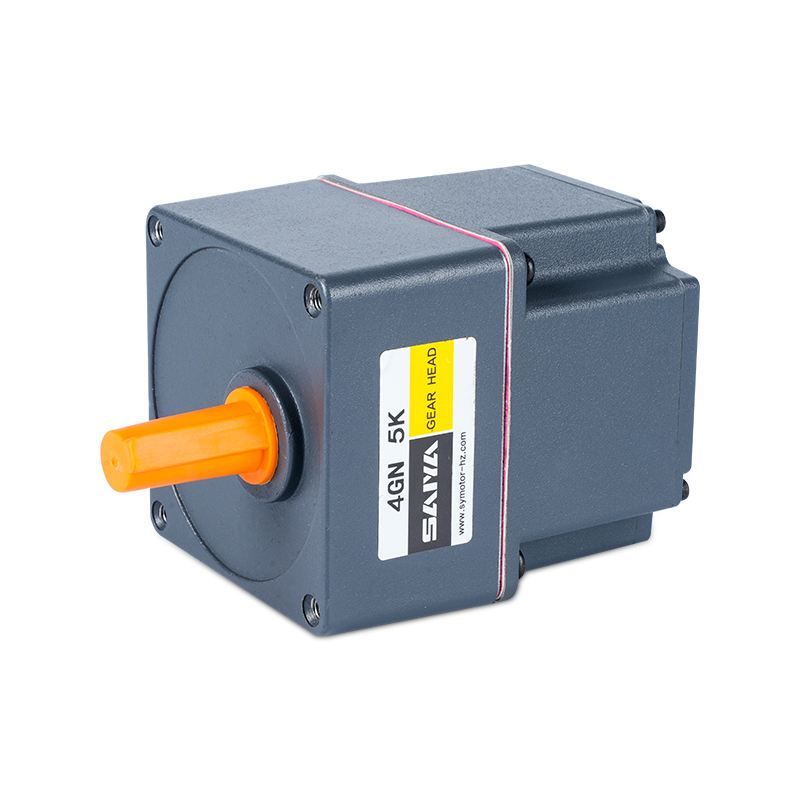

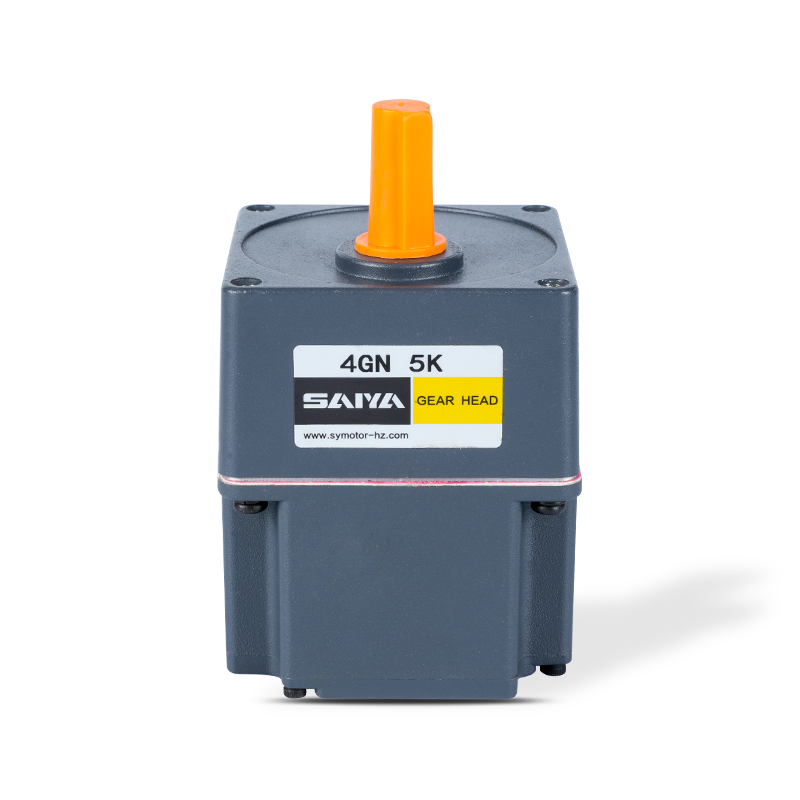

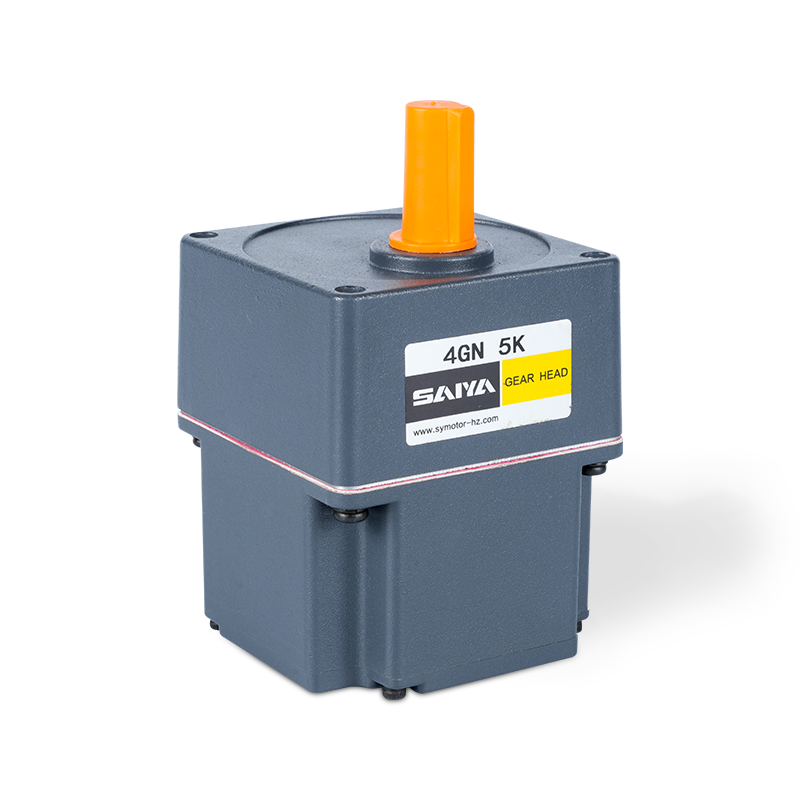

48 ভি ব্রাশলেস গিয়ার মোটর

ভোল্টেজের আকার: 48 ভি ， 60 মিমিএক্স 60 মিমি -104 মিমিএক্স 104 মিমি

রেটেড পাওয়ার: 25-400W

রেটেড গতি: 3000 আরপিএম

রেটেড বর্তমান: 1.0-10.5a

টর্ক: 0.2-1.27n.m

পূর্ববর্তী কোনও নিবন্ধ নেই | পরবর্তী

+ আমাদের সাথে যোগাযোগ করুন + ক্যাটালগ ডাউনলোড পণ্য ভিডিও

আবেদন এলাকা

আমরা একটি উচ্চ-প্রযুক্তিগত উদ্যোগ যা এসি গিয়ার রিডাকশন মোটর, ছোট রিডাকশন মোটর, সার্ভো-নির্দিষ্ট প্ল্যানেটারি রিডুসার, ডিসি ব্রাশলেস এবং ব্রাশলেস মোটর এবং অন্যান্য পণ্যের উৎপাদন এবং বিক্রয়ের জন্য নিবেদিত।

লজিস্টিক বাছাই
স্বয়ংক্রিয় রোবট
লেজার কাটিং
অ্যাক্সেস কন্ট্রোল গেট
ফটোভোলটাইক পাওয়ার স্টেশন
চিকিত্সা ডিভাইস
এজিভি

পণ্যের বর্ণনা

48 ভি ব্রাশলেস গিয়ার মোটর একটি বহুমুখী এবং দক্ষ মোটর যা বিভিন্ন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে। 60 মিমি x 60 মিমি থেকে 104 মিমি x 104 মিমি পর্যন্ত মাত্রা সহ, এই মোটরটি বিভিন্ন সরঞ্জামের আকারে ফিট করতে পারে। এটি 25W থেকে 400W এর মধ্যে একটি রেটেড পাওয়ার আউটপুট গর্বিত করে, এটি হালকা এবং ভারী শুল্ক উভয় কাজের জন্য উপযুক্ত করে তোলে। মোটরটি মসৃণ এবং নির্ভরযোগ্য পারফরম্যান্স নিশ্চিত করে 3000 আরপিএমের একটি ধারাবাহিক রেটেড গতিতে কাজ করে। এটিতে 1.0 থেকে 10.5a এর একটি রেটেড কারেন্ট রয়েছে যা এর দক্ষতা এবং শক্তি-সঞ্চয় ক্ষমতাগুলি নির্দেশ করে।

এই মোটরের অন্যতম মূল স্পেসিফিকেশন হ'ল এর টর্ক, 0.2-1.27 এন.এম এ রেট দেওয়া হয়েছে, যা ড্রাইভিং মেকানিকাল সিস্টেমগুলির জন্য পর্যাপ্ত শক্তি সরবরাহ করে। ব্রাশলেস ডিজাইন স্থায়িত্ব বাড়ায় এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তা হ্রাস করে, কারণ সময়ের সাথে সাথে এমন কোনও ব্রাশ নেই। এটি ব্রাশযুক্ত মোটরগুলির তুলনায় শান্ত অপারেশন এবং উচ্চ দক্ষতায় অবদান রাখে।

24 ভি ব্রাশলেস গিয়ার মোটর অটোমেশন সিস্টেম, রোবোটিক্স, বৈদ্যুতিক যানবাহন এবং অন্যান্য শিল্প অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য আদর্শ যেখানে সুনির্দিষ্ট নিয়ন্ত্রণ এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা অপরিহার্য। এর কমপ্যাক্ট আকার, শক্তিশালী পারফরম্যান্স বৈশিষ্ট্যগুলির সাথে মিলিত, এটি ইঞ্জিনিয়ার এবং ডিজাইনারদের জন্য উচ্চমানের মোটর সমাধান সন্ধানকারীদের জন্য পছন্দসই পছন্দ করে তোলে

কম ভোল্টেজ মোটর পরামিতি

মডেল	ভোল্টেজ V	কোন লোড কারেন্ট ক	কোনও লোড গতি আরপিএম	রেটেড পাওয়ার ডাব্লু	রেটেড কারেন্ট ক	রেটেড গতি আরপিএম	রেটযুক্ত টর্ক এন.এম.	গ্রেড সুরক্ষা আইপি
S2BLD25-48 □	48	0.30	3400	25	1.0	3000	0.08	20
S5BLD60-48 □	48	0.30	3400	60	1.8	3000	0.19	20
S5BLD120-48 □	48	0.45	3600	120	3.5	3000	0.38	20
S6BLD400-48GU	48	1.50	3800	400	10.5	3000	1.27	20

প্রকার

কম ভোল্টেজ মোটর

প্রকার	মডেল
	পিনিয়ন শ্যাফ্ট	রাউন্ড শ্যাফ্ট
সীসা তারের ধরণ	S2BLD25-48gn	S2BLD25-48A
	S4BLD60-48gn	এস 4 বিএলডি 60-48 এ
	S5BLD120-48GU	S5BLD120-48a
	S6BLD400-48GU	S6BLD400-48A

সমান্তরাল শ্যাফ্ট গিয়ারহেড (আলাদাভাবে বিক্রি)

গিয়ারহেড টাইপ	গিয়ারহেড মডেল	গিয়ার অনুপাত

দীর্ঘ জীবন ● কম শব্দ	2 জিএন □ কে 4 জিএন □ কে 5GU □ কেবি 6GU □ কেবি	3、3.6、5、6、7.5、9 、 12.5、15、18、25、30 、 36、50、60、75、90 、 100、120、150、180、200



	2gn10xk/4gn10xk/5gu10xk/6gu10xk (দশমিক গিয়ারহেড)

মডেলের নামের মধ্যে বাক্সে গিয়ার অনুপাত প্রবেশ করুন।

গিয়ার মোটর-টর্ক টেবিল

গিয়ারহেড এবং মিড-গিয়ারবক্স আলাদাভাবে বিক্রি করা যায়।

মডেলের নামের মধ্যে বাক্সে গিয়ার অনুপাত প্রবেশ করান।

রঙিন পটভূমি others অন্যের ঘোরানো দিকটি বিপরীত হওয়ার সময় মোটরটির একই ঘোরানো দিক নির্দেশ করে।

গিয়ার অনুপাত দ্বারা মোটরের সিঙ্ক্রোনাস গতি ভাগ করে গতি গণনা করা হয়। প্রকৃত গতি লোডের আকারের উপর নির্ভর করে প্রদর্শিত মানের তুলনায় 2% ~ 20% কম।

টেবিলের গিয়ার অনুপাতের বাইরে গতি হ্রাস করতে, গিয়ারহেড এবং মোটরের মধ্যে একটি দশমিক গিয়ারহেড (গিয়ার অনুপাত: 10) সংযুক্ত করুন। সেক্ষেত্রে অনুমতিযোগ্য টর্কটি 3n · মি।

60 সিরিজ ভাতা টর্ক ইউনিট: উল্টো (এন.এম)/ বেলোসাইড (কেজিএফ.সিএম)

গিয়ার অনুপাত	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
আউটপুট শ্যাফ্ট গতি	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
ভাতা টর্ক	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

80 সিরিজ ভাতা টর্ক ইউনিট: উল্টো (এন.এম)/ বেলোসাইড (কেজিএফ.সিএম)

গিয়ার অনুপাত	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
আউটপুট শ্যাফ্ট গতি	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
ভাতা টর্ক	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

90 সিরিজ ভাতা টর্ক ইউনিট: উল্টো (এন.এম)/ বেলোসাইড (কেজিএফ.সিএম)

গিয়ার অনুপাত	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
আউটপুট শ্যাফ্ট গতি	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
ভাতা টর্ক	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

104 সিরিজ ভাতা টর্ক ইউনিট: উল্টো (এন.এম)/ বেলোসাইড (কেজিএফ.সিএম)

গিয়ার অনুপাত	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
আউটপুট শ্যাফ্ট গতি	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
ভাতা টর্ক	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

60 সিরিজের মাত্রা (ইউনিট এমএম)

মাউন্টিং স্ক্রুগুলি গিয়ারহেডের সাথে অন্তর্ভুক্ত করা হয়।

নেতৃত্বের তারের ধরণ

ওজন: মোটর: 0.5 কেজি / গিয়ারহেড: 0.48 কেজি

মোটর মডেল

গিয়ারহেড মডেল

গিয়ার অনুপাত

মাত্রা

Z2bld25- □ gn

2 জিএন □ কে

3 ~ 18

25 ~ 200

মডেল নামের মধ্যে বাক্সে (□) গিয়ার অনুপাত প্রবেশ করান

বৃত্তাকার শ্যাফ্ট প্রকারের শ্যাফ্ট বিভাগ

ওজন এবং শ্যাফ্ট বিভাগের মোটর আকৃতি বাদে পিনিয়ন শ্যাফ্ট প্রকারের মতো।

দশমিক গিয়ারহেড

এটি জিএন পিনিয়ন শ্যাফ্ট প্রকারের সাথে সংযুক্ত হতে পারে। 2gn10xk / ওজন: 0.2 কেজি

ডাব্লুrie প্লাগ গর্ত সম্পর্কিত সংকেত ব্যাখ্যা

প্লাগ হোল	1	2	3	4
সংকেত	ইউ	W	এইচজেড	হু
প্লাগ হোল	5	6	7	8
সংকেত	V	জিএনডি	এইচডাব্লু	ভিসিসি

60 চাপ এল টাইপ রিডুসার
