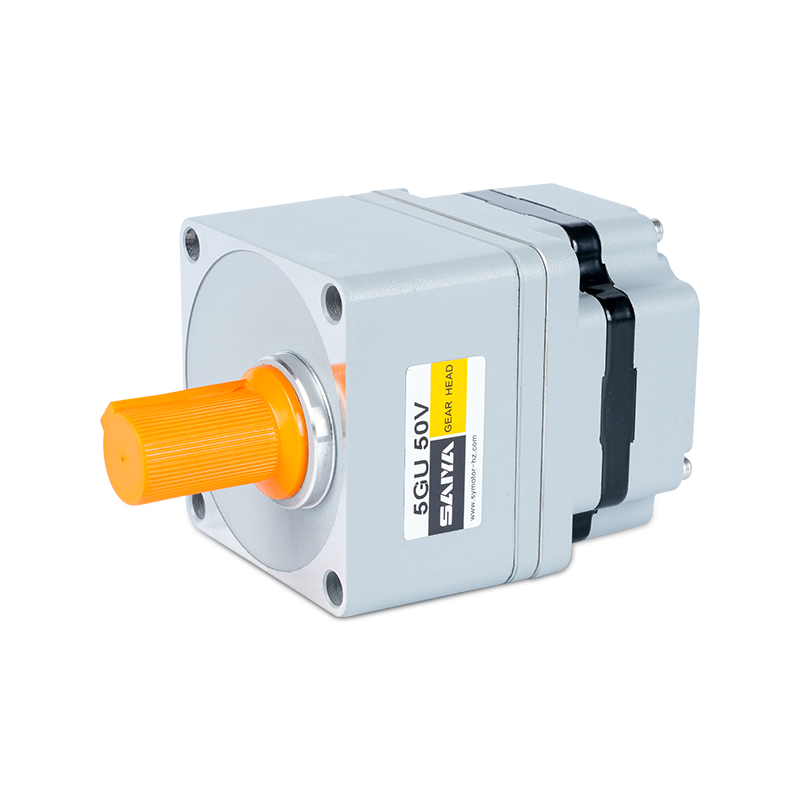

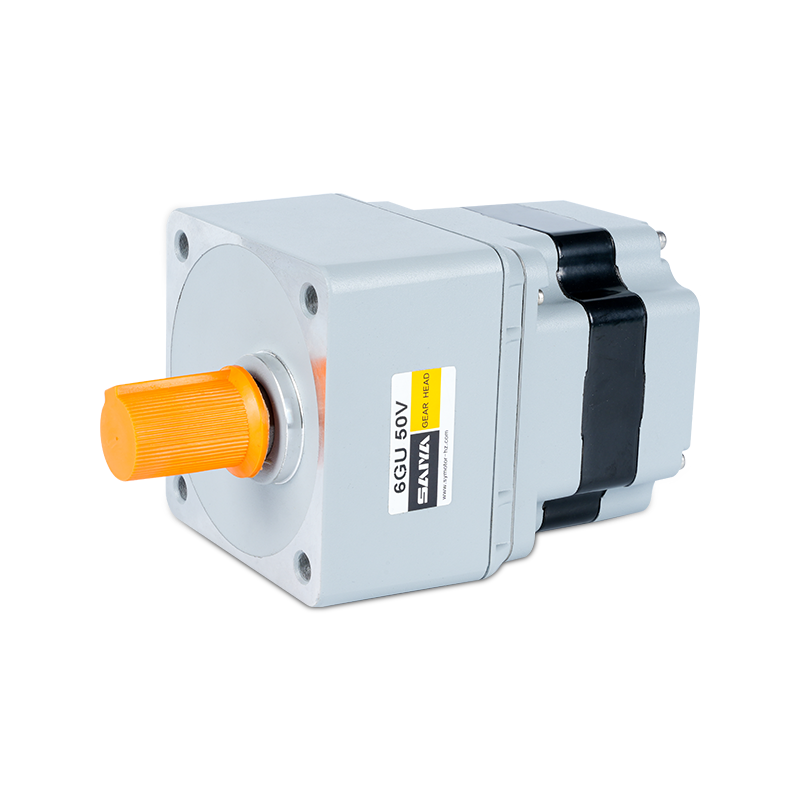

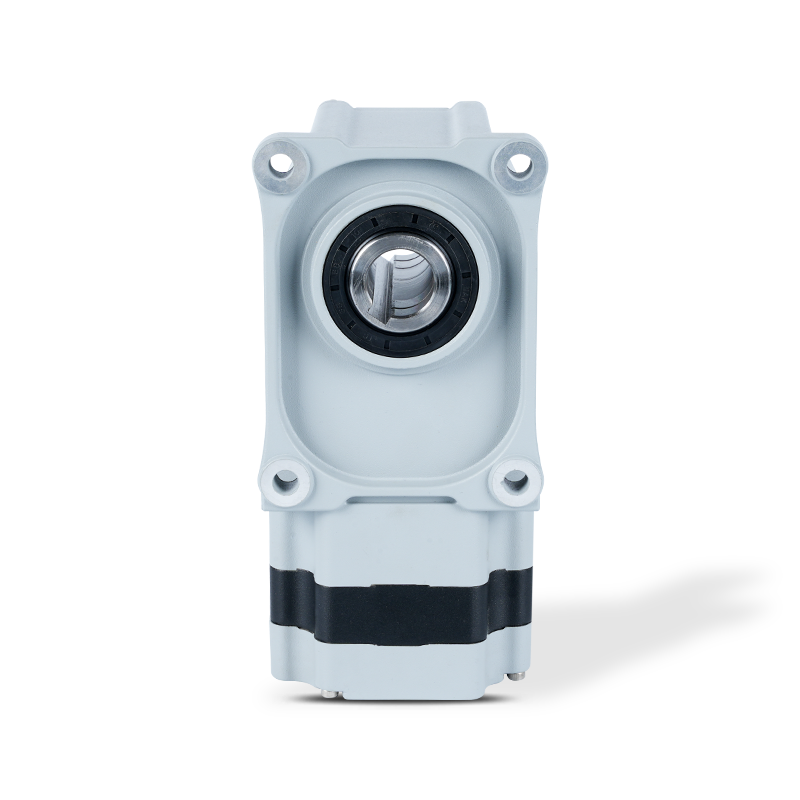

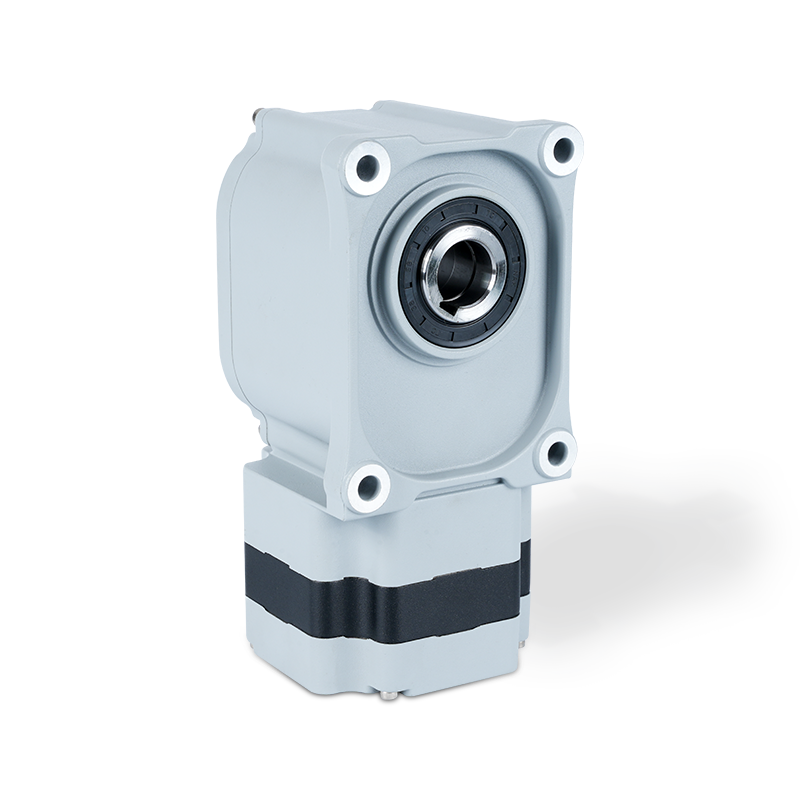

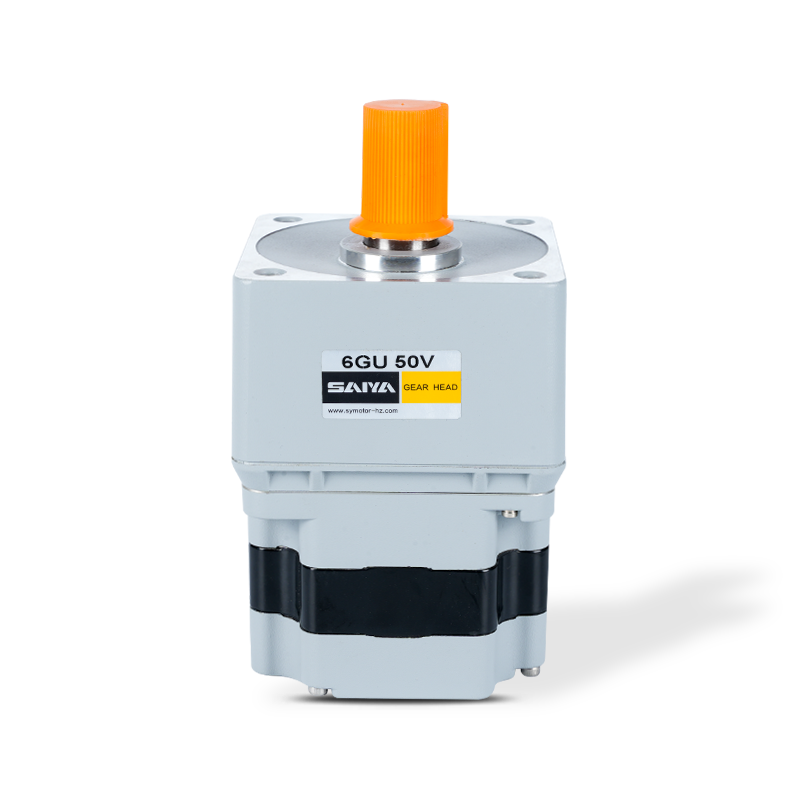

উচ্চ ভোল্টেজ ব্রাশলেস গিয়ার মোটর

220V-230V ব্রাশলেস গিয়ার মোটর

ভোল্টেজের আকার: 220-230V ， 60 মিমিএক্স 60 মিমি -104 মিমিএক্স 104 মিমি

রেটেড পাওয়ার: 10-400W

রেটেড গতি: 3000 আরপিএম

রেটেড বর্তমান: 0.3-7.1a

টর্ক: 0.036-1.5n.m

পূর্ববর্তী কোনও নিবন্ধ নেই | পরবর্তী

+ আমাদের সাথে যোগাযোগ করুন + ক্যাটালগ ডাউনলোড পণ্য ভিডিও

আবেদন এলাকা

আমরা একটি উচ্চ-প্রযুক্তিগত উদ্যোগ যা এসি গিয়ার রিডাকশন মোটর, ছোট রিডাকশন মোটর, সার্ভো-নির্দিষ্ট প্ল্যানেটারি রিডুসার, ডিসি ব্রাশলেস এবং ব্রাশলেস মোটর এবং অন্যান্য পণ্যের উৎপাদন এবং বিক্রয়ের জন্য নিবেদিত।

লজিস্টিক বাছাই
স্বয়ংক্রিয় রোবট
লেজার কাটিং
অ্যাক্সেস কন্ট্রোল গেট
ফটোভোলটাইক পাওয়ার স্টেশন
চিকিত্সা ডিভাইস
এজিভি

পণ্যের বর্ণনা

220V-230VAC ব্রাশলেস গিয়ার মোটর হ'ল একটি দৃ ust ় এবং দক্ষ সমাধান যা বিভিন্ন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যাতে সুনির্দিষ্ট এবং নির্ভরযোগ্য গতি নিয়ন্ত্রণের প্রয়োজন হয়। এই মোটরটি 220V থেকে 230V এর ভোল্টেজ পরিসরের মধ্যে কাজ করে, এটি স্ট্যান্ডার্ড পাওয়ার সরবরাহের জন্য উপযুক্ত করে তোলে। এর কমপ্যাক্ট মাত্রাগুলি, 60 মিমি x 60 মিমি থেকে 104 মিমি x 104 মিমি পর্যন্ত, স্থান-সীমাবদ্ধ পরিবেশে সহজে সংহতকরণের অনুমতি দেয়।

10W এবং 400W এর মধ্যে একটি রেটেড পাওয়ার আউটপুট সহ, এই মোটরটি বহুমুখী পারফরম্যান্স ক্ষমতা সরবরাহ করে। এটি 3000 আরপিএম রেটেড গতি অর্জনের জন্য ইঞ্জিনিয়ারড, দ্রুত এবং ধারাবাহিক অপারেশন নিশ্চিত করে। মোটরটির বর্তমান অঙ্কনটি 0.3A থেকে 7.1a থেকে 7.1A পর্যন্ত রয়েছে, যা এর আউটপুটের সাথে সম্পর্কিত তার দক্ষ বিদ্যুৎ খরচ নির্দেশ করে।

এই ব্রাশলেস গিয়ার মোটরটির টর্ক আউটপুট 0.036n.m. থেকে 1.5n.m থেকে পরিবর্তিত হয়, যা বিভিন্ন অ্যাপ্লিকেশন জুড়ে বিভিন্ন টর্কের প্রয়োজনীয়তা পূরণ করে। এই টর্কের এই পরিসীমা এটিকে এমন কাজের জন্য আদর্শ করে তোলে যা মৃদু এবং আরও জোরালো আন্দোলন উভয়ের প্রয়োজন।

220V-230VAC ব্রাশলেস গিয়ার মোটর উচ্চ দক্ষতা, কমপ্যাক্ট আকার এবং নির্ভরযোগ্য পারফরম্যান্সের সংমিশ্রণ করে, এটি শিল্প অটোমেশন, রোবোটিক্স এবং অন্যান্য নির্ভুলতা-চালিত ক্ষেত্রগুলির জন্য একটি দুর্দান্ত পছন্দ করে তোলে। স্বল্প বিদ্যুতের খরচ বজায় রাখার সময় সামঞ্জস্যপূর্ণ টর্ক এবং গতি সরবরাহ করার ক্ষমতা তার সর্বোত্তম কার্যকারিতা এবং শক্তি দক্ষতা নিশ্চিত করে

উচ্চ ভোল্টেজ মোটর পরামিতি

মডেল	ভোল্টেজ V	ফ্রিকোয়েন্সি এইচজেড	রেটেড পাওয়ার ডাব্লু	রেটেড কারেন্ট ক	রেটেড গতি আরপিএম	রেটযুক্ত টর্ক এন.এম.	গ্রেড সুরক্ষা আইপি
S4BLD25-220GN	220-230	50/60	25	0.40	2500	0.10	44
S4BLD25-220GN	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220gn	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220gn	100-120	50/60	40	1.00	2500	0.15	44
S4BLD60-220gn	220-230	50/60	60	0.65	2500	0.23	44
S4BLD60-220gn	100-120	50/60	60	1.30	2500	0.23	44
S4BLD25-220GN	220-230	50/60	25	0.40	2500	0.10	44
S4BLD25-220GN	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220gn	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220gn	100-120	50/60	40	1.00	2500	0.15	44
S4BLD60-220gn	220-230	50/60	60	0.65	2500	0.23	44
S4BLD60-220gn	100-120	50/60	60	1.30	2500	0.23	44
S5BLD40-220gn	220-230	50/60	40	0.50	2500	0.15	44
S5BLD40-220gn	100-120	50/60	40	1.00	2500	0.15	44
S5BLD60-220gn	220-230	50/60	60	0.70	2500	0.23	44
S5BLD60-220gn	100-120	50/60	60	1.40	2500	0.23	44
S5BLD90-220gn	220-230	50/60	90	0.96	2500	0.34	44
S5BLD90-220gn	100-120	50/60	90	1.90	2500	0.34	44
S5BLD120-220gn	220-230	50/60	120	1.40	2500	0.46	44
S5BLD120-220gn	100-120	50/60	120	2.80	2500	0.46	44
S6BLD400-220GU	220-230	50/60	400	3.50	2500	1.50	44
S6BLD400-220GU	100-120	50/60	400	7.10	2500	1.50	44

মোটর ভোল্টেজ, শক্তি এবং গতি গ্রহণযোগ্য মাত্রার অনুমোদিত পরিস্থিতিতে তাঁর অনুরোধ অনুযায়ী কাস্টমাইজ করা হবে

প্রকার

উচ্চ ভোল্টেজ মোটর

প্রকার	মডেল
প্রকার	পিনিয়ন শ্যাফ্ট	রাউন্ড শ্যাফ্ট
সীসা তারের ধরণ	S2BLD10-220gn	S2BLD10-220A
	S2BLD15-220gn	S2BLD15-220A
	S2BLD25-220GN	S2BLD25-220A
	S4BLD25-220GN	এস 4 বিএলডি 25-220 এ
	S4BLD40-220gn	এস 4 বিএলডি 40-220 এ
	S4BLD60-220gn	এস 4 বিএলডি 60-220 এ
	S5BLD40-220GU	S5BLD40-220A
	S5BLD60-220GU	S5BLD60-220A
	S5BLD60-220GU	S5BLD90-220A
	S5BLD120-220GU	S5BLD120-220a
	S6BLD400-110GU	S6BLD400-110A
	S6BLD400-220GU	S6BLD400-220A

সমান্তরাল শ্যাফ্ট গিয়ারহেড (আলাদাভাবে বিক্রি)

গিয়ারহেড টাইপ	গিয়ারহেড মডেল	গিয়ার অনুপাত

দীর্ঘ জীবন ● কম শব্দ	2 জিএন □ কে 4 জিএন □ কে 5GU □ কেবি 6GU □ কেবি	3、3.6、5、6、7.5、9 、 12.5、15、18、25、30 、 36、50、60、75、90 、 100、120、150、180、200



	2gn10xk/4gn10xk/5gu10xk/6gu10xk (দশমিক গিয়ারহেড)

মডেলের নামের মধ্যে বাক্সে গিয়ার অনুপাত প্রবেশ করুন।

গিয়ার মোটর-টর্ক টেবিল

গিয়ারহেড এবং মিড-গিয়ারবক্স আলাদাভাবে বিক্রি করা যায়।

মডেলের নামের মধ্যে বাক্সে গিয়ার অনুপাত প্রবেশ করান।

রঙিন পটভূমি others অন্যের ঘোরানো দিকটি বিপরীত হওয়ার সময় মোটরটির একই ঘোরানো দিক নির্দেশ করে।

গিয়ার অনুপাত দ্বারা মোটরের সিঙ্ক্রোনাস গতি ভাগ করে গতি গণনা করা হয়। প্রকৃত গতি লোডের আকারের উপর নির্ভর করে প্রদর্শিত মানের তুলনায় 2% ~ 20% কম।

টেবিলের গিয়ার অনুপাতের বাইরে গতি হ্রাস করতে, গিয়ারহেড এবং মোটরের মধ্যে একটি দশমিক গিয়ারহেড (গিয়ার অনুপাত: 10) সংযুক্ত করুন। সেক্ষেত্রে অনুমতিযোগ্য টর্কটি 3n · মি।

60 সিরিজ ভাতা টর্ক ইউনিট: উল্টো (এন.এম)/ বেলোসাইড (কেজিএফ.সিএম)

গিয়ার অনুপাত	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
আউটপুট শ্যাফ্ট গতি	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
ভাতা টর্ক	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

80 সিরিজ ভাতা টর্ক ইউনিট: উল্টো (এন.এম)/ বেলোসাইড (কেজিএফ.সিএম)

গিয়ার অনুপাত	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
আউটপুট শ্যাফ্ট গতি	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
ভাতা টর্ক	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

90 সিরিজ ভাতা টর্ক ইউনিট: উল্টো (এন.এম)/ বেলোসাইড (কেজিএফ.সিএম)

গিয়ার অনুপাত	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
আউটপুট শ্যাফ্ট গতি	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
ভাতা টর্ক	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

104 সিরিজ ভাতা টর্ক ইউনিট: উল্টো (এন.এম)/ বেলোসাইড (কেজিএফ.সিএম)

গিয়ার অনুপাত	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
আউটপুট শ্যাফ্ট গতি	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
ভাতা টর্ক	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

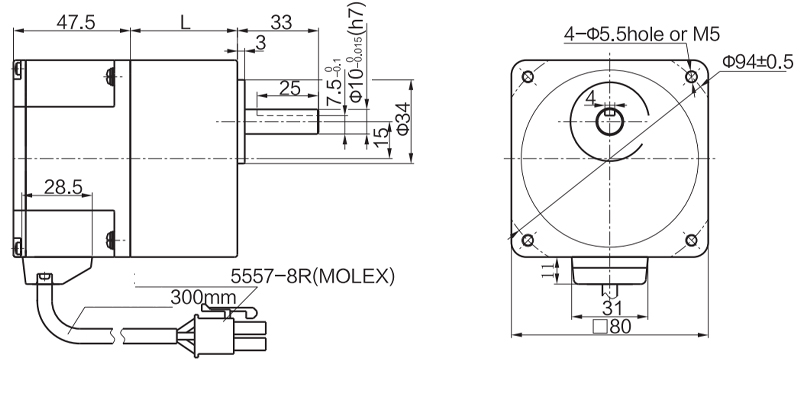

60 সিরিজের মাত্রা (ইউনিট এমএম)

মাউন্টিং স্ক্রুগুলি গিয়ারহেডের সাথে অন্তর্ভুক্ত করা হয়।

নেতৃত্বের তারের ধরণ

ওজন: মোটর: 0.5 কেজি / গিয়ারহেড: 0.48 কেজি

মোটর মডেল

গিয়ারহেড মডেল

গিয়ার অনুপাত

মাত্রা

Z2bld25- □ gn

2 জিএন □ কে

3 ~ 18

25 ~ 200

মডেল নামের মধ্যে বাক্সে (□) গিয়ার অনুপাত প্রবেশ করান

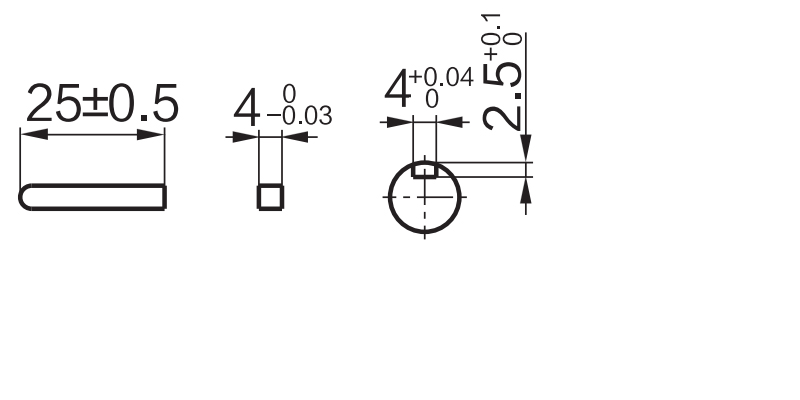

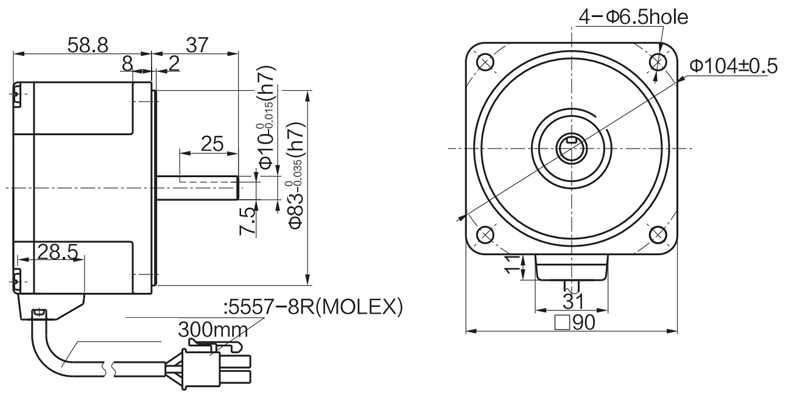

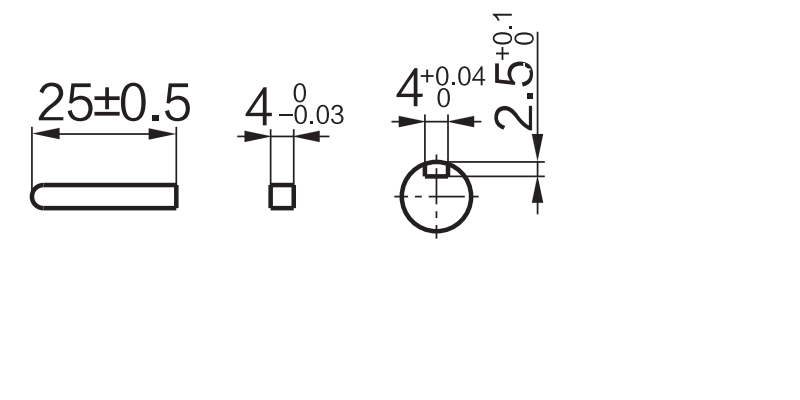

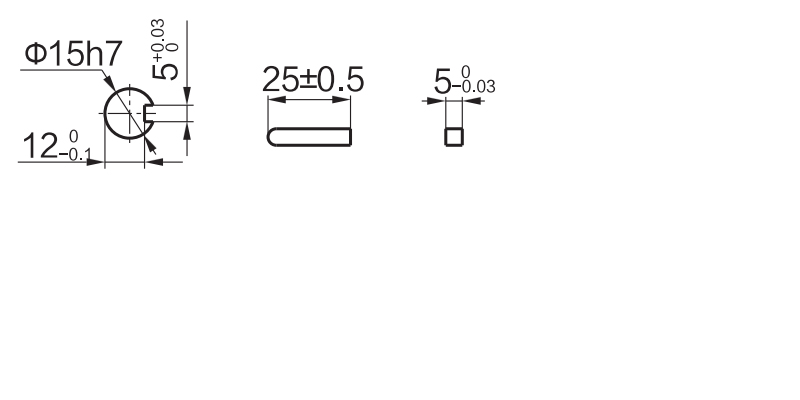

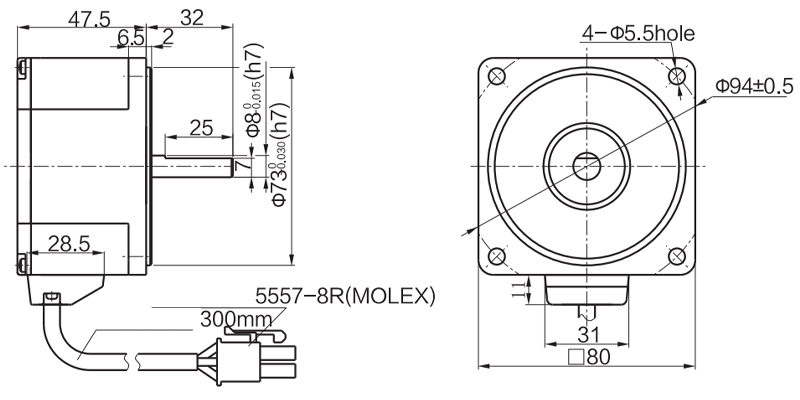

বৃত্তাকার শ্যাফ্ট প্রকারের শ্যাফ্ট বিভাগ

ওজন এবং শ্যাফ্ট বিভাগের মোটর আকৃতি বাদে পিনিয়ন শ্যাফ্ট প্রকারের মতো।

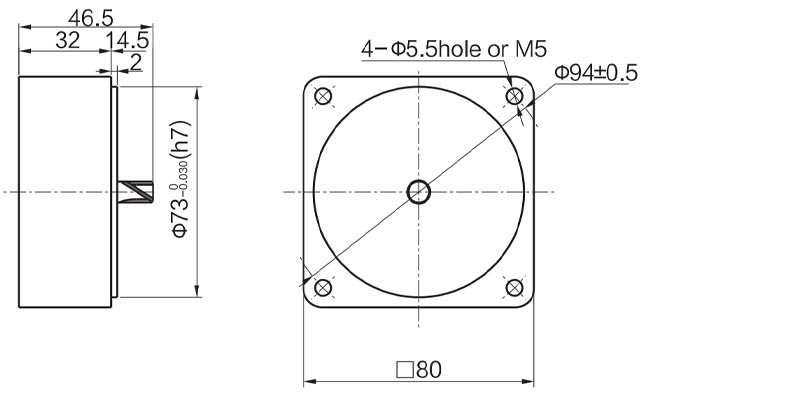

দশমিক গিয়ারহেড

এটি জিএন পিনিয়ন শ্যাফ্ট প্রকারের সাথে সংযুক্ত হতে পারে। 2gn10xk / ওজন: 0.2 কেজি

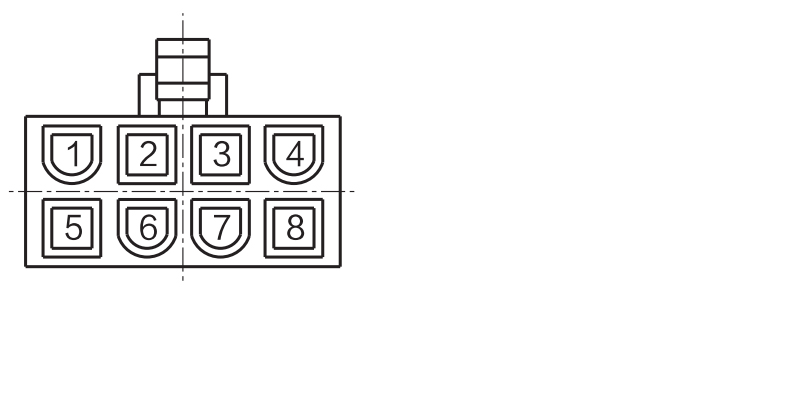

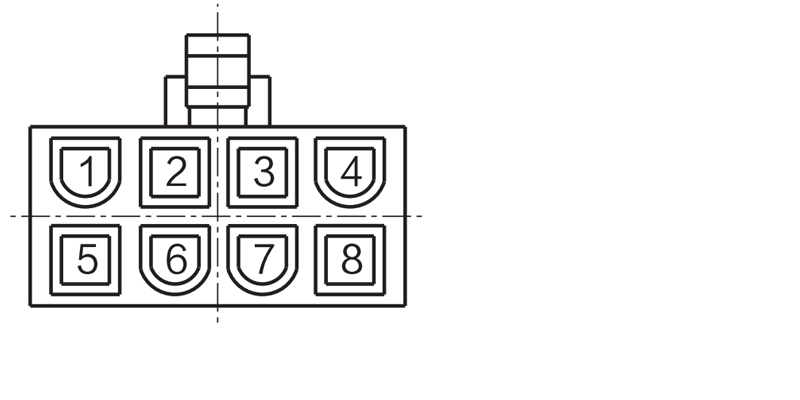

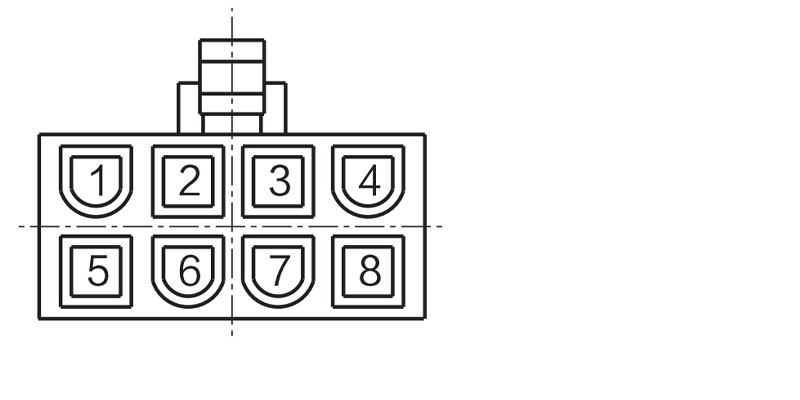

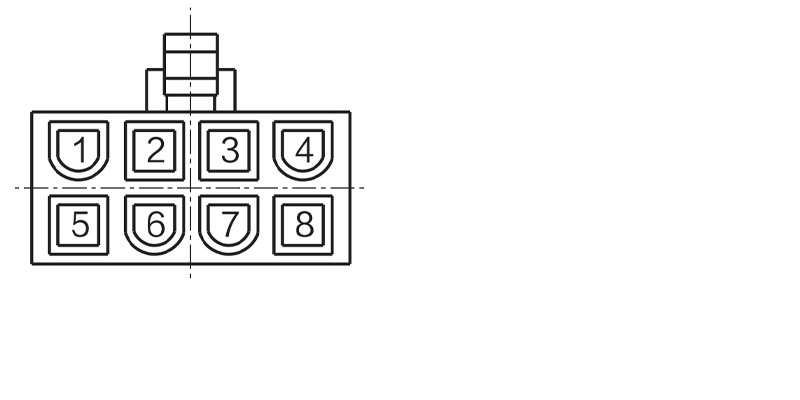

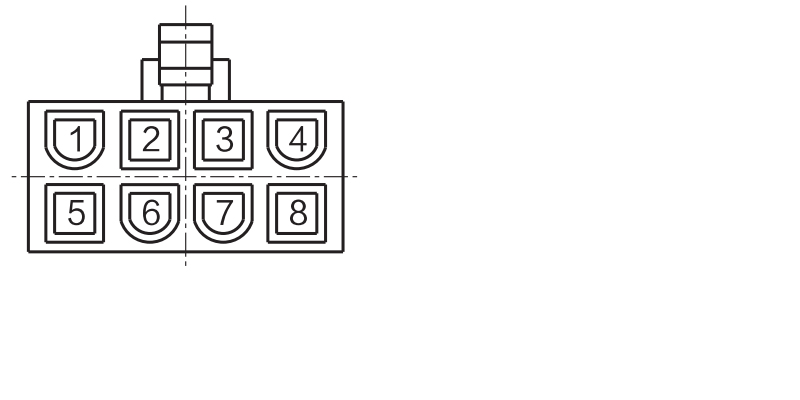

ডাব্লুrie প্লাগ গর্ত সম্পর্কিত সংকেত ব্যাখ্যা

প্লাগ হোল	1	2	3	4
সংকেত	ইউ	W	এইচজেড	হু
প্লাগ হোল	5	6	7	8
সংকেত	V	জিএনডি	এইচডাব্লু	ভিসিসি

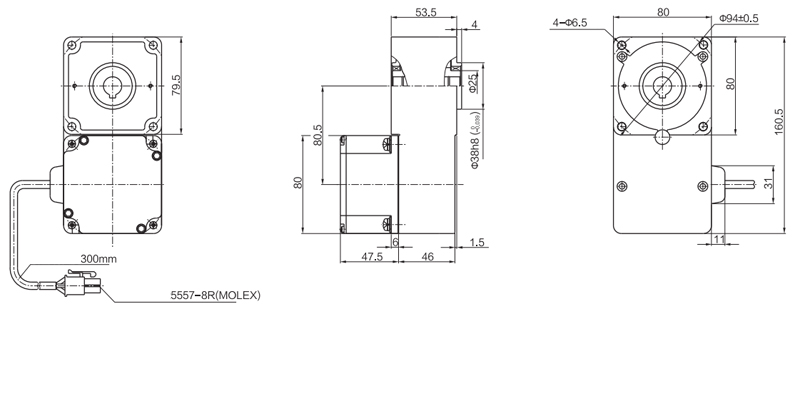

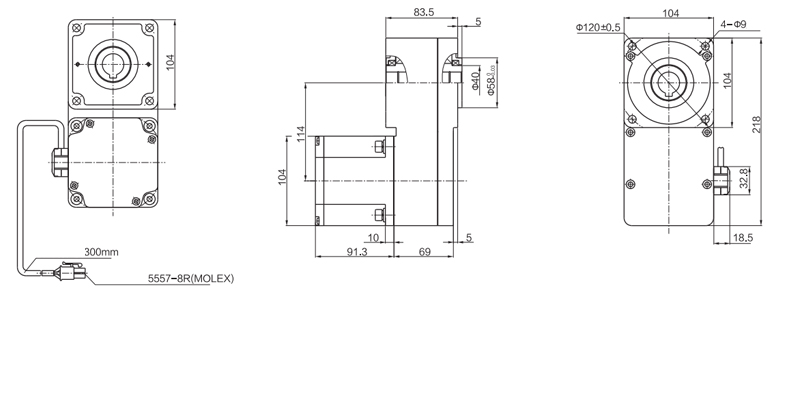

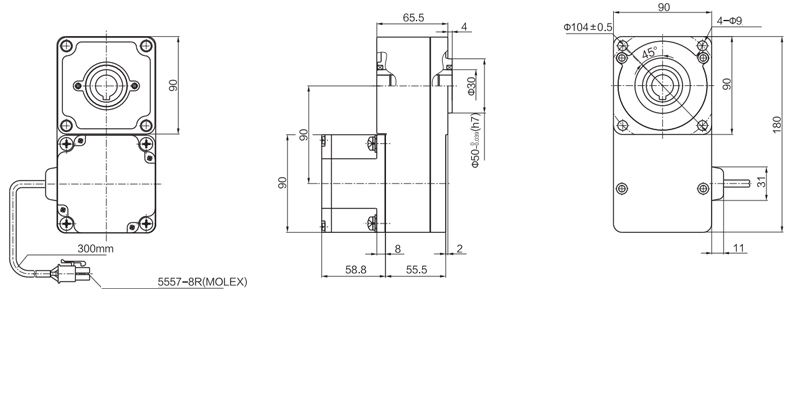

60 চাপ এল টাইপ রিডুসার
